como trocar a correia do Renault: Scénic 1.6 16V, Clio II 1.6 16V e Mégane 1.6 16V

Motores 1.6 16 válvulas

Renault: Scénic 1.6 16V, Clio II 1.6 16V e Mégane 1.6 16V

Particularidades do procedimento

As principais particularidades do procedimento de troca da correia dentada desses veículos são:

As polias dos eixos comandos de válvulas e a engrenagem do virabrequim não são chavetadas. Por isso, a simples troca dessa correia, requer o domínio do procedimento e a utilização de ferramentas especiais.

Há pouco espaço livre no compartimento do motor. Para se retirar as capas protetoras da correia, a correia ou qualquer um de seus rolamentos ou engrenagens, deve-se deslocar o motor (conforme explicaremos nos itens a seguir).

O motor está em perfeito sincronismo quando: Com o primeiro cilindro em ponto morto superior PMS (no final da fase de compressão) os rasgos existentes nas

extremidades dos comandos (opostas às polias), alinham-se na horizontal (figura 3), tornando possível a perfeita instalação da ferramenta de fasagem (figura 4).

Procedimento para verificação do sincronismo da correia dentada

Retire a bobina e a vela de ignição do primeiro cilindro (figura 1);

Retire o suporte do filtro de ar - com toda sua tubulação (figura 1);

Retire os tampões retentores dos eixos comandos de válvulas - localizados abaixo do suporte do filtro de ar, do lado oposto ao das polias (figura 2). Para retirar os tampões, bata cuidadosamente na lateral dos mesmos (figura 2). Caso algum dos tampões seja danificado na retirada, providencie um novo componente;

Gire manualmente o motor, até que os rasgos existentes nas extremidades dos comandos (opostas às polias), alinhem-se na horizontal - abaixo do centro dos eixos ( figura 3). Atenção! Rasgos alinhados acima dos centros dos eixos indicam a necessidade de se dar mais uma voltacompleta no virabrequim;

Observe se, nessa condição, o primeiro cilindro encontra-se no ponto morto superior PMS - no final da fase de compressão. Para verificar o PMS insira, por exemplo, um relógio comparador no orifício da vela do primeiro cilindro;

Com o primeiro cilindro em PMS, remova o bujão para posicionamento da ferramenta indicadora do ponto morto superior PMS e instale-a (figura 5). Para verificar o perfeito encaixe da ferramenta de PMS, dê um pequeno giro manual no motor para trás (no sentido contrário ao de rotação) e posteriormente gire-o para frente (no sentido de rotação) até que o movimento do virabrequim seja bloqueado pela ferramenta;

Com o primeiro cilindro bloqueado no PMS (figura 5) e as extremidades dos eixos comandos corretamente posicionadas (figura 3), instale a ferramenta de alinhamento dos eixos comandos de válvulas e aperte seu parafuso de fixação (figura 4).Caso seja verificado o sincronismo incorreto ou se deseje substituir a correia dentada, execute o procedimento a seguir. Procedimento para substituição da correia

Desligue o cabo positivo da bateria (figura 1); Com a correia devidamente sincronizada e os

eixos comandos de válvulas e virabrequim travados pelas ferramentas de fasagem (conforme descrito no item anterior), posicione o veículo em um elevador automotivo;

Retire a proteção do cárter, a roda dianteira direita e o protetor interno ao pára-lama (figura 6);

Alivie a tensão da correia poly-v e retire-a; Certifique-se, mais uma vez, do correto

posicionamento do virabrequim (apoiado pela ferramenta de PMS figura 5) e dos eixos comandos de válvulas (figura 4);

Retire o sensor de rotação e instale em sua base a ferramenta de travamento da árvore de manivelas (figura 7);

Solte a polia do virabrequim e retire a capa de proteção inferior da correia dentada (capa plástica);

Para facilitar a retirada do suporte de sustentação superior do motor, solte a mangueira do canister e desligue o chicote dos sensores de pressão-MAP, posição da borboleta-TPS e atuador da marcha lenta-IAC;

Apóie o motor pelo cárter utilizando-se de um macaco jacaré, por exemplo;

Retire o suporte de sustentação superior do motor (figura 1);

Por intermédio do macaco jacaré, levante cuidadosamente o motor até que se consiga acesso para a retirada da capa de proteção superior da correia dentada (capa metálica). Feito isso, retire a capa superior da correia;

Solte a porca de fixação do tensionador da correia dentada e retire a correia;

Instale a nova correia no sentido anti-horário, começando pela engrenagem do virabrequim;

Com o auxílio de uma chave Allen de 6mm, movimente o tensionador para sua posição de máximo tensionamento (figura 8). Nessa posição, aperte a porca de fixação do tensionador;Reinstale a polia do virabrequim, aplicando um torque de 25 N.m (2,5 Kgf.m) + 135 graus angulares;

Retire a ferramenta de fasagem dos eixos comandos (figura 4), o indicador de PMS (figura 5) e a ferramenta de travamento da árvore de manivelas (figura 7);

Dê dois giros manuais no motor; Solte a porca de fixação do tensionador e

movimente-o para sua posição de tensionamento ideal (figura 8). Nessa posição, aperte a porca de fixação do tensionador com o torque de 30 N.m (3 Kgf.m);

Reposicione atentamente a correia em sincronismo (conforme descrito no item verificação do sincronismo), travando os eixos comandos de válvulas (figura 4) e o virabrequim (figura 5) em sua posição de fasagem. Instale novamente a ferramenta de travamento da árvore de manivelas;

Retire a polia do virabrequim; Reinstale as capas de proteção da correia, o

suporte de sustentação superior do motor e a polia do virabrequim - torque recomendado de 25 N.m (2,5Kgf.m) + 135 graus angulares;

Retire a ferramenta de travamento e as ferramentas de fasagem (figuras 4, 5 e 7);

Reinstale o que foi retirado.

domingo, 14 de novembro de 2010

Motores Diesel Maxion HS 2.5 L e HS 2.8 L Chevrolet S10, Chevrolet Blazer, Mercedes-Benz Sprinter, Ford Ranger, Ford F-1000 e Land Rover Defender

Motores Diesel Maxion HS 2.5 L e HS 2.8 L

Chevrolet S10, Chevrolet Blazer, Mercedes-Benz Sprinter, Ford Ranger, Ford F-1000 e Land Rover Defender

Chevrolet S10, Chevrolet Blazer, Mercedes-Benz Sprinter, F

>>Procedimento para verificação do sincronismo e substituição da correia dentada

O motor diesel Maxion HS 2.5 L equipa os seguintes veículos: Chevrolet S10, Chevrolet Blazer, Mercedes-Benz Sprinter, Ford Ranger, Ford F-1000 e Land Rover Defender. O Maxion HS 2.8 L equipa a Ford Ranger do modelo 2002 em diante. Embora possuam especificações técnicas distintas, têm procedimentos similares para a troca das correias. O procedimento básico para conferência do sincronismo e substituição da correia dentada desses motores está descrito a seguir:

25 N.m

4525 N.m

Em alguns veículos como S10, Blazer e Ranger, para se ter o acesso à correia dentada facilitado é aconselhável a retirada do radiador. Em outros como a Sprinter e a F-1000, devido a condições favoráveis, não é necessário retirar tal componente. Para retirar o radiador, drene o líquido de arrefecimento (com o motor frio) e retire as mangueiras que o conectam ao motor;

Remova o ventilador de arrefecimento e as correias auxiliares;

Como o auxílio de uma ferramenta especial, fixe a polia do virabrequim e solte seu parafuso de fixação (figura 1). Retire a polia. Caso não seja possível retirá-la manualmente, utilize o sacador específico (figura 2);

Remova a tampa da caixa de distribuição (figura 3); Gire manualmente o motor até que a chaveta da

árvore de manivelas alinhe-se com a seta existente na carcaça da caixa de distribuição (figura 5). Nessa condição, remova o bujão e insira o pino de fasagem da árvore de manivelas na carcaça do volante do motor (figura 4);

Com a árvore de manivelas sincronizada (conforme item 5), a polia do eixo comando de válvulas deve alinhar-se com a referência da caixa de distribuição (figura 6). Se o referido alinhamento não for verificado, retire o pino de fasagem da árvore de manivelas e dê mais uma volta completa no virabrequim. Dessa forma serão conseguidos os alinhamentos desejados. Reinstale o pino de fasagem da árvore de manivelas;

Com a polia do eixo comando e a árvore de manivelas corretamente sincronizadas (conforme descrito anteriormente) insira o pino guia de fasagem na polia da bomba injetora (Figura 6);

Com a correia dentada em sincronismo (conforme itens 5, 6 e 7), solte o parafuso de fixação do tensionador, sem retirá-lo, e remova a correia;

Instale a nova correia no sentido anti-horário, começando pela engrenagem do virabrequim. Deixe a parte mais folgada junto ao tensionador;

Afrouxe, sem retirar, os parafusos de fixação da polia da bomba injetora de modo que a polia possa ser movimentada na folga dos furos oblongos (figura 6);

Tensione a correia dentada com um torque de 10 N.m ou 1 Kgf.m e aperte o parafuso de fixação do tensionador. Para tensionar a correia, utilize um torquímetro e uma extensão com encaixe de 13 mm. Posicione o encaixe de 13mm no quadrado existente na chapa de fixação do tensionador e aplique o torque recomendado (figura 7);

Aperte os parafusos de fixação da polia da bomba injetora. Utilize o torque de 25 N.m ou 2,5 Kgf.m (cada parafuso);

Retire as ferramentas de fasagem da polia da bomba injetora e da árvore de manivelas;Dê dois giros manuais completos no motor; Confira atenciosamente a posição de sincronismo da

bomba injetora e da árvore de manivelas; Se tudo estiver OK reinstale o que foi retirado.

Os torques recomendados são: - Parafuso de fixação do tensionador 45 N.m ou 4,5 Kgf.m - Parafusos da tampa da caixa de distribuição 25 N.m ou 2,5 Kgf.m - Parafuso da polia do virabrequim 80 N.m + 90° ou 8 Kgf.m + 90°;

troca de correia dos Motores 2.0 16 válvulas Renault: Scénic 2.0 16V e Laguna 2.0 16V

Motores 2.0 16 válvulas

Renault: Scénic 2.0 16V e Laguna 2.0 16v

Particularidades do procedimento

As principais particularidades do procedimento de troca da correia dentada desses veículos são:

A polia do eixo comando de escape e a engrenagem do virabrequim não são chavetadas. Por isso, a simples troca dessa correia, requer o domínio do procedimento e a utilização de ferramentas especiais.

O motor está em perfeito sincronismo quando: Com o primeiro cilindro em ponto morto superior PMS (no final da fase de compressão) os rasgos existentes nas

30 N.m

extremidades dos comandos (opostas às polias), alinham-se na horizontal (figura 3), tornando possível a perfeita instalação da ferramenta de fasagem (figura 4).

Procedimento para verificação do sincronismo da correia dentada

Retire a bobina e a vela de ignição do primeiro cilindro (figura 1);

Retire o suporte do filtro de ar - com toda sua tubulação (figura 1);

2Caso seja verificado o sincronismo incorreto ou se deseje substituir a correia dentada, execute o procedimento a seguir.

Procedimento para substituição da correia

Com a correia devidamente sincronizada e os eixos comandos de válvulas e virabrequim travados pelas ferramentas de fasagem (conforme descrito no item anterior), posicione o veículo em um elevador automotivo;

Retire a proteção do cárter, a roda dianteira direita e o protetor interno ao pára-lama (figura 6);

Alivie a tensão da correia poly-v e retire-a;

Certifique-se, mais uma vez, do correto posicionamento do virabrequim (figuras 5 e 7) e dos eixos comandos de válvulas (figura 4);

Retire o sensor de rotação e instale em sua base a ferramenta de travamento da árvore de manivelas (figura 8);

Solte a polia do virabrequim e retire a capa de proteção inferior da correia dentada (capa plástica);

Apóie o motor pelo cárter utilizando-se de um macaco jacaré, por exemplo;

Retire o suporte de sustentação superior do motor (figura 1);

Solte a porca de fixação do tensionador da correia dentada e retire a correia;

Instale a nova correia no sentido anti-horário, começando pela engrenagem do virabrequim;

Com o auxílio de uma chave Allen de 6mm, movimente o tensionador para sua posição de máximo tensionamento (figura 9). Nessa posição, aperte a porca de fixação do tensionador;Reinstale a polia do virabrequim, aplicando um torque de 25 N.m (2,5 Kgf.m) + 135 graus angulares;

Retire a ferramenta de fasagem dos eixos comandos (figura 4), o indicador de PMS (figura 5) e a ferramenta de travamento da árvore de manivelas (figura 8);

Dê dois giros manuais no motor;

Solte a porca de fixação do tensionador e movimente-o para sua posição de tensionamento ideal (figura 9). Nessa posição, aperte a porca de fixação do tensionador com o torque de 30 N.m (3 Kgf.m);

Retire a polia do virabrequim;

Reinstale as capas de proteção da correia, o suporte de sustentação superior do motor e a polia do virabrequim - torque recomendado de 25 N.m (2,5Kgf.m) + 135 graus angulares;

Retire a ferramenta de travamento e as ferramentas de fasagem (figuras 4, 5 e 7);

Reinstale o que foi retirado.

troca de correia Motores 1.0 e 1.2 16V renault Kangoo Express

Motores 1.0 e 1.2 16V

Renault: Clio II 1.0 16V, Kangoo 1.0 16V, Express 1.0 16V e Twingo 1.2 16V Peugeot: 206 1.0 16V

Considerações iniciais sobre o sistema

As principais particularidades do procedimento de troca da correia dentada desses veículos são:

A polia do eixo comando de válvulas e a engrenagem do virabrequim são chavetadas. Isso facilita o sincronismo e a troca da correia. Nesses veículos não há necessidade de utilização de ferramentas especiais para sincronizar o motor.

Um dos principais pontos de sustentação do motor está na capa de proteção superior da correia. Por isso, para se retirar a correia ou qualquer um de seus rolamentos ou engrenagens, deve-se apoiar o motor (conforme explicaremos nos itens a seguir).

No Peugeot 206 1.0 16V, após a substituição da correia sincronizadora é necessário apagar, “resetar”, a indicação de revisão periódica do painel de instrumentos (vide dica no final do procedimento).

Procedimento para verificação do sincronismo da correia dentada

Posicione o veículo em um elevador automotivo; Retire a proteção do cárter, a roda dianteira direita e o protetor interno ao pára-lama (figura 2);

Apóie o motor pelo cárter utilizando-se de um macaco jacaré, por exemplo;

Com o motor apoiado retire seu suporte de sustentação superior (figura 1);

Retire a capa superior de proteção da correia dentada (figura 1);

Gire manualmente o motor até que a marca (triangular) existente na polia do eixo comando alinhe-se com a referência fixa existente na parte traseira da capa superior da correia (figura 3);

Nessa condição, a marca da polia do virabrequim deve alinhar-se com a referência existente na capa de proteção inferior da correia dentada (figura 3).

Com a correia já exposta, confira atenciosamente se as referências móveis existentes na polia do eixo comando e na engrenagem do virabrequim alinham-se com suas respectivas referências fixas (vide vista geral da correia);

Solte a porca de fixação do tensionador da correia dentada. Com uma chave Allen de 6mm, posicione o tensionador em sua posição de mínimo tensionamento. Com um pino de aproximadamente 1mm trave-o nessa posição (figura 5). Com o tensionador travado retire a correia dentada;

Instale a nova correia no sentido anti-horário, começando pela engrenagem do virabrequim. Além disso, observe o lado (setas) e a posição (marcas) de montagem da correia (figura 6);

Com a correia já instalada, destrave o tensionador de sua posição mínima. Com uma chave Allen posicione o tensionador em sua posição de máximo tensionamento (figura 5). Aperte a porca de fixação do tensionador, com um torque de 30 N.m ou 3 Kgf.m;

Retire a ferramenta de travamento da árvore de manivelas (figura 4);

Dê dois giros manuais (voltas completas) no motor e posicione o tensionador em sua posição ideal de tensionamento (figura 5);

Reposicione atentamente a correia em sincronismo (vide vista geral da correia);

Instale novamente a ferramenta de travamento da árvore de manivelas;

Reinstale as capas de proteção da correia. Reinstale a polia do virabrequim (torque recomendado: 20 N.m (2 Kgf.m) + 90 graus angulares);

Retire a ferramenta de travamento;

Reinstale o que foi retirado.

No Peugeot 206 1.0 16V, quando faltam menos de 1000 Km ou o prazo de revisão do

veículo expira, observa-se que: o indicador de manutenção periódica permanece aceso por cinco (5) segundos toda vez que é ligada a ignição (figura 7).

Como apagar "resetar" a indicação de manutenção periódica 1 - Com a chave de ignição desligada, aperte o botão (1) e mantenha-o apertado (figura 7); 2 - Ligue a chave de ignição, sem soltar o botão (1), e aguarde até que comece uma contagem regressiva de 10 segundos. Passados os 10 segundos o display irá sinalizar [ = 0 ] e o indicador de manutenção desaparecerá; 3 - Solte o botão (1). Desligue a ignição.

troca de correia dentada da Renault: Twingo 1.0 8V, Clio 1.2 8V, Mégane 1.6 8V, Kangoo 1.6 8V e Express 1.6 8V

Motores 1.0, 1.2 e 1.6 8 válvulas

troca de correia dentada da Renault: Twingo 1.0 8V, Clio 1.2 8V, Mégane 1.6 8V, Kangoo 1.6 8V e Express 1.6 8VParticularidades do procedimento

As principais particularidades do procedimento de troca da correia dentada desses veículos são:

Para se verificar o sincronismo do motor é necessário retirar a capa de proteção da correia.

Procedimento para substituição da correia

Posicione o veículo em um elevador automotivo;

Retire a roda dianteira direita e o protetor interno ao pára-lama (figura 2);

Retire as correias auxiliares (alternador, bomba da direção hidráulica etc);

Retire o sensor de rotação e instale em sua base a ferramenta de travamento da árvore de manivelas (figura 3);

Solte os parafusos da polia do virabrequim (5 parafusos) e retire a polia;

Retire a ferramenta de travamento da árvore de manivelas (figura 3);

Solte todos os parafusos de fixação da capa de proteção da correia dentada e retire a capa;

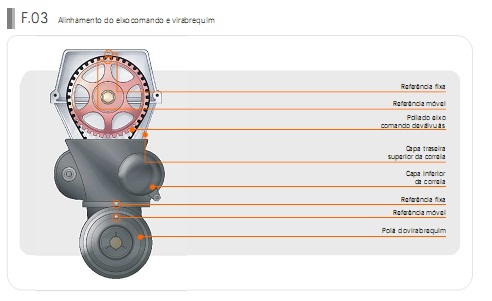

Com a correia já exposta, gire manualmente o motor até que a marca existente na polia do eixo comando alinhe-se com a referência fixa existente na tampa de válvulas (figura 4). Nessa condição, a marca existente na engrenagem do virabrequim deve alinhar-se com sua respectiva referência fixa (figura 4);

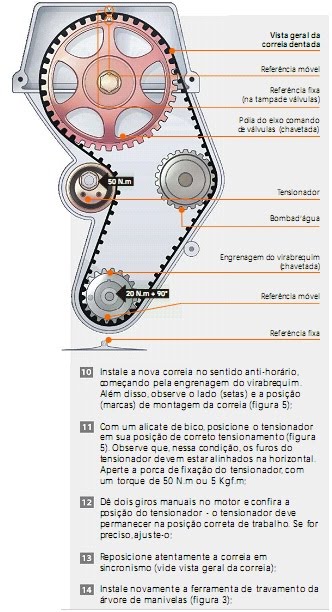

Com os eixos sincronizados, solte a porca de fixação do tensionador da correia dentada e retire a correia. Evite movimentar bruscamente os eixos. lembre-se de que sem a correia, há risco de colisão entre os pistões e as válvulas;Reinstale a capa de proteção da correia. Reinstale a polia do virabrequim (torque recomendado: – Parafuso principal: 20 N.m (2 Kgf.m) + 90 graus angulares). - Parafusos secundários: 50 N.m (5 Kgf.m) cada

Retire a ferramenta de travamento;

Reinstale o que foi retirado.
